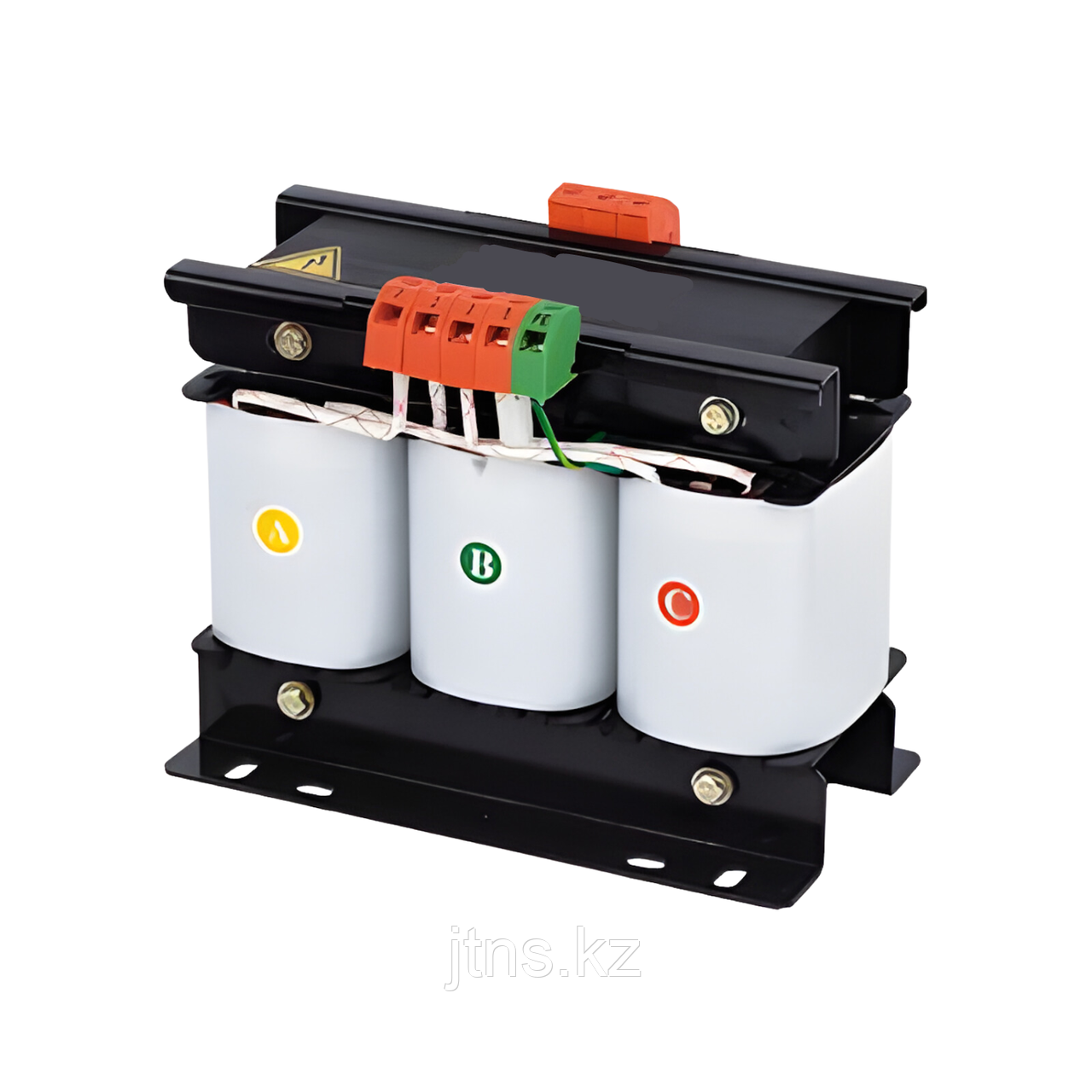

Трансформатор сухой трехфазный SG - 1.5 кВА 380-220В/220-110-36В

1. Назначение

1.1. Основное назначение и сфера применения: Трансформатор серии SG трёхфазные, сухие, защищенные, многоцелевого назначения) для питания пониженным напряжением электроинструмента, ламп местного освещения и другого электрооборудования, частотой 50-60Гц. Номинальное напряжение источника питания составляет 1200В и ниже.

1.2.

S – Трёхфазный

G - Трансформатор сухого типа

 - Номинальная выходная мощность кВА

Y-Yо - Схема соединения обмотки

Медь/Cu - Материал обмотки

1.3. Степень защиты – IP20

1.4. Охлаждение трансформатора, естественное воздушное.

1.5. Трансформаторы соответствуют требованиям стандарта Q/ZT 525, соответствует требованиям технического регламента Таможенного Союза ТР/ТС 004/2011.

2. Условия эксплуатации и установки

2.1. Высота установки над уровнем моря, не более – 2000 метров.

2.2. Максимальная температура окружающей среды +40С, минимальная температура окружающей среды -25С.

2.3. Относительная влажность атмосферы не должна превышать 50% при температуре окружающего воздуха +40С. При более низких температурах относительная влажность может быть выше.

2.4. Не допускается использовать трансформатор для работы в среде насыщенной пылью, во взрывоопасной среде, а также в среде, содержащей едкие пары и газы, разрушающие металлы и изоляцию.

2.5. Перед включением в сеть трансформатор должен быть тщательно осмотрен. Необходимо убедиться в отсутствии механических повреждений и плотной затяжке контактных соединений.

2.5. Заземлить корпус трансформатора.

3. Обозначение типа и технические данные

3.1. Модель и значение
