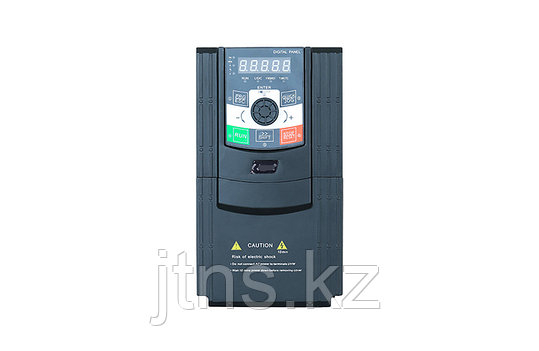

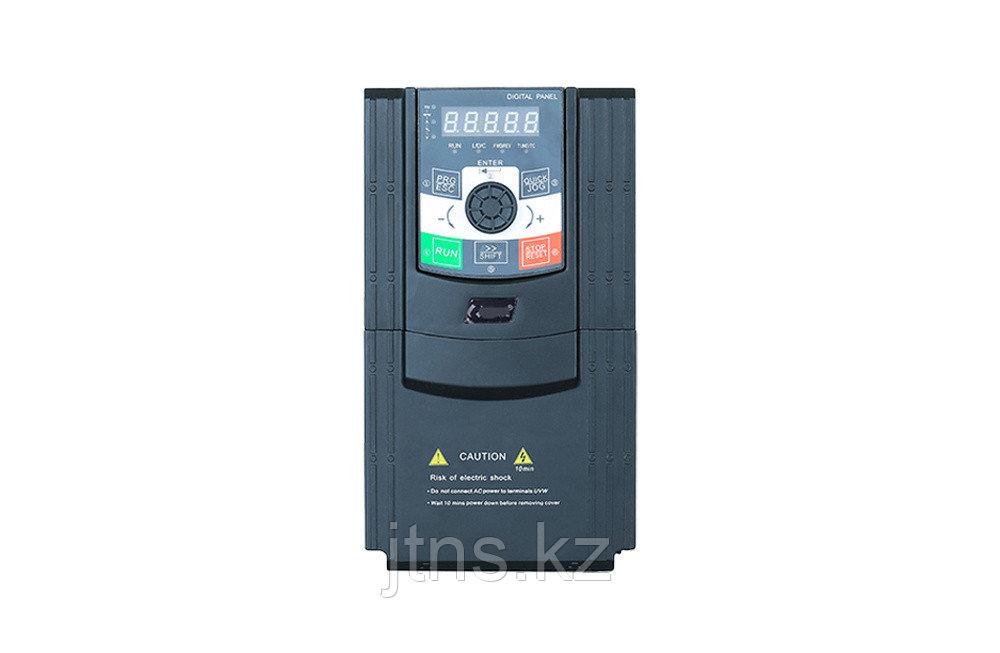

Крановый преобразователь частоты CM53-7,5GB/11PB-380
СМ53 - новая серия преобразователей частоты от компании , предназначенная для эффективного управления двигателями в различных отраслях промышленности.
Тормозной модуль встроен в частотный преобразователь!
Преобразователь CM53 обладает многофункциональностью, что повышает производительность и гибкость его использования в различных приложениях:
- Встроенный тормозной модуль для обеспечения безопасной остановки.
- Управление внешним тормозом, специально адаптированное для приводов перемещения, подъема и поворота.
- Возможность подъема с повышенной скоростью для оптимизации процессов.
- Контроль состояния тормоза для обеспечения надежной работы.
- Гибкие опции задания параметров через импульсный или дифференциальный аналоговый вход.
- Поддержка основных коммуникационных сетей для удобного управления.
- Позиционирование по концевым выключателям с оптимизацией работы на нижней скорости для точности движения.
- Возможность мультипараметрирования для адаптации к различным задачам.
- Широкая полоса пропускания до 50 Гц для обеспечения стабильной работы.
- Поддержка управления по встроенной шине MODBUS для удобства связи.
- Функция управления намоткой для оптимизации процессов обработки материалов.
- Возможность подключения к промежуточному звену постоянного тока для расширения функциональности.
- Выходная частота до 1200 Гц для широкого диапазона приложений.
- Быстрая управляемая остановка при обрыве сетевого питания для безопасности оборудования и персонала.
- Защита двигателя от перенапряжений для продления срока службы оборудования.
- ПИД-регулятор для точного управления процессами.
- Высокое разрешение задающего сигнала для точной настройки параметров.
- Регулирование скорости или момента для адаптации к различным условиям работы.
- Раздельное питание цепей управления для повышения надежности.
- Возможность подключения к общей сети постоянного тока для расширения возможностей сетевой интеграции.
Дополнительно предоставлены рекомендации по выбору частотных преобразователей для приводов подъема и передвижения, учитывая особенности и требования различных режимов работы
Рекомендации по выбору частотных преобразователей
Привод подъема - Максимальное значение тока ПЧ в легком режиме (режим P) должен быть как можно ближе к 2-х кратному значению номинального тока двигателя
Привод передвижения - Номинальный ток ПЧ в тяжелом режмие (режим G) должен быть больше на 20% тока двигателя или суммарного тока параллельно подключенных двигателей
Таблица с техническими характеристиками Модели СМ53
Модель |
Входное U |
Входной ток (А) |
Выходной (А) |
P двигателя (кВт) |
CM53-0,75G-380 |
3 фазы 380 В Диапазон -15%~20% |
3.4 |
2.1 |
0.75 |
CM53-1,5G/2,2P-380 |
5.0 / 5.8 |
3.8 / 5.5 |
1.5 / 2.2 |
|
CM53-2,2G/3P-380 |
5.8 / 10.5 |
5.5 / 9.0 |
2.2 / 4.0 |
|
CM53-4G/5,5P-380 |
10.5 / 14.6 |
9.0 / 13.0 |
4.0 / 5.5 |
|
CM53-5,5G/7,5P-380 |
14.6 / 20.5 |
13.0 / 17.0 |
5.5 / 7.5 |
|
CM53-7,5G/11P-380 |
20.5 / 22.0 |
17.0 / 20.0 |
7.5 / 9.0 |
|
CM53-11G/15P-380 |
26.0 / 35.0 |
25.0 / 32.0 |
11.0 / 15.0 |
|
CM53-15G/18,5P-380 |
35.0 / 38.5 |
32.0 / 37.0 |
15.0 / 18.5 |
|
CM53-18,5G/22P-380 |
38.5 / 46.5 |
37.0 / 45.0 |
18.5 / 22.0 |
|
CM53-22G/30P-380 |
46.5 / 62.0 |
45.0 / 60.0 |
22.0 / 30.0 |
|
CM53-30G/37P-380 |
62.0 / 76.0 |
60.0 / 75.0 |
30.0 / 37.0 |
|
CM53-37G/45P-380 |
76.0 / 92.0 |
75.0 / 90.0 |
37.0 / 45.0 |
|
CM53-45G/55P-380 |
92.0 / 113.0 |
90.0 / 110.0 |
45.0 / 55.0 |
|
CM53-55G/75P-380 |
113.0 / 157.0 |
110.0 / 152.0 |
55.0 / 75.0 |
|
CM53-75G/90P-380 |
157.0 / 180.0 |
152.0 / 176.0 |
75.0 / 93.0 |
Габариты и присоединительные размеры
Модель |
A (мм) |
B (мм) |
H (мм) |
W (мм) |
D (мм) |
ø отв. (мм) |
|
CM53-0,75G-380 |
76 |
162 |
172,5 |
96 |
141 |
4,5 |
|
CM53-1,5G/2,2P-380 |
80 |
||||||
CM53-2,2G/3P-380 |
100 |
199 |
206 |
119 |
154 |
5 |
|
CM53-4G/5,5P-380 |
|||||||
CM53-5,5G/7,5P-380 |
120 |
260 |
268 |
139 |
155.5 |
6 |
|
CM53-7,5G/11P-380 |
|||||||
CM53-11G/15P-380 |
150 |
314 |
324 |
188 |
188 |
6 |
|
CM53-15G/18,5P-380 |
|||||||
CM53-18,5G/22P-380 |
165 |
372 |
383 |
215 |
200 |
6 |
|
CM53-22G/30P-380 |
|||||||
CM53-30G/37P-380 |
200 |
4336 |
449 |
260 |
209 |
7 |
|
CM53-37G/45P-380 |
|||||||
CM53-45G/55P-380 |
245 |
531 |
550 |
310 |
260 |
10 |
|
CM53-55G/75P-380 |
|||||||
CM53-75G/90P-380 |
280 |
561 |
580 |
350 |
267 |
10 |
Основные атрибуты | |
---|---|
Страна производитель | Китай |
Мощность | 1.5 кВт |
- Цена: 135 000 ₸
- В наличии
135 000 ₸
