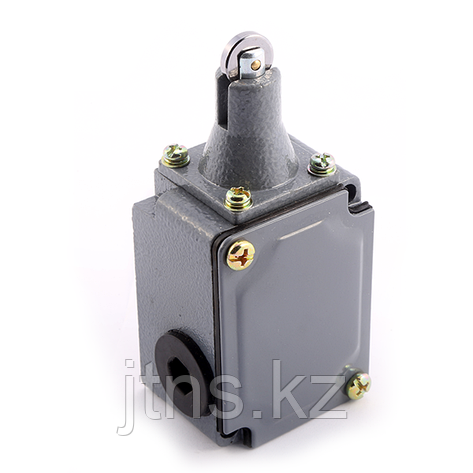

ВЫКЛЮЧАТЕЛЬ КОНЦЕВОЙ ВПК 2111 БУ2

НАЗНАЧЕНИЕ

Выключатели путевые контактные ВПК 2000 торговой марки «Вольтмик», являются аппаратами общего назначения, прямого действия с самовозвратом и предназначены для коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50 и 60 Гц, а также постоянного тока напряжением до 400 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Время включения или переключения контактов зависит от скорости перемещения приводного механизма, а контактное нажатие — от его положения. Виды климатических исполнений и категорий размещения: УХЛ4, У2, 04 и Т2 по ГОСТ 15150-69.

Концевой выключатель ВПК (путевой контактный) представляет собой коммутирующий прибор управления подачи питания на приводы с целью остановки и по необходимости повторного запуска. Устройство с простой конструкцией и встроенными контактами позволяет прервать питание при физическом усилии на вынесенную из корпуса часть толкателя.

ОСОБЕННОСТИ И ХАРАКТЕРИСТИКИ

Выключатель ВПК устанавливается в точках маршрута движения контролируемого объекта таким образом, чтобы контактная часть взаимодействовала с упором. При нажатии на вынесенную кнопку/ролик или отклонении рычага с роликом происходит передача усилия на толкатель, связанный с траверсом контактной группы, что приводит к размыканию контактов.
