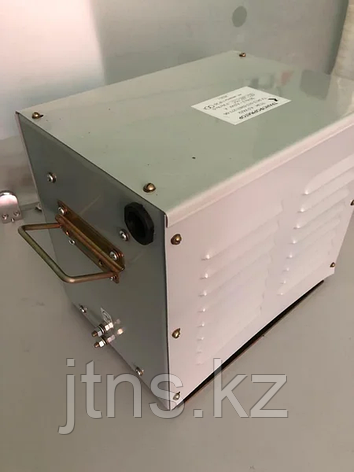

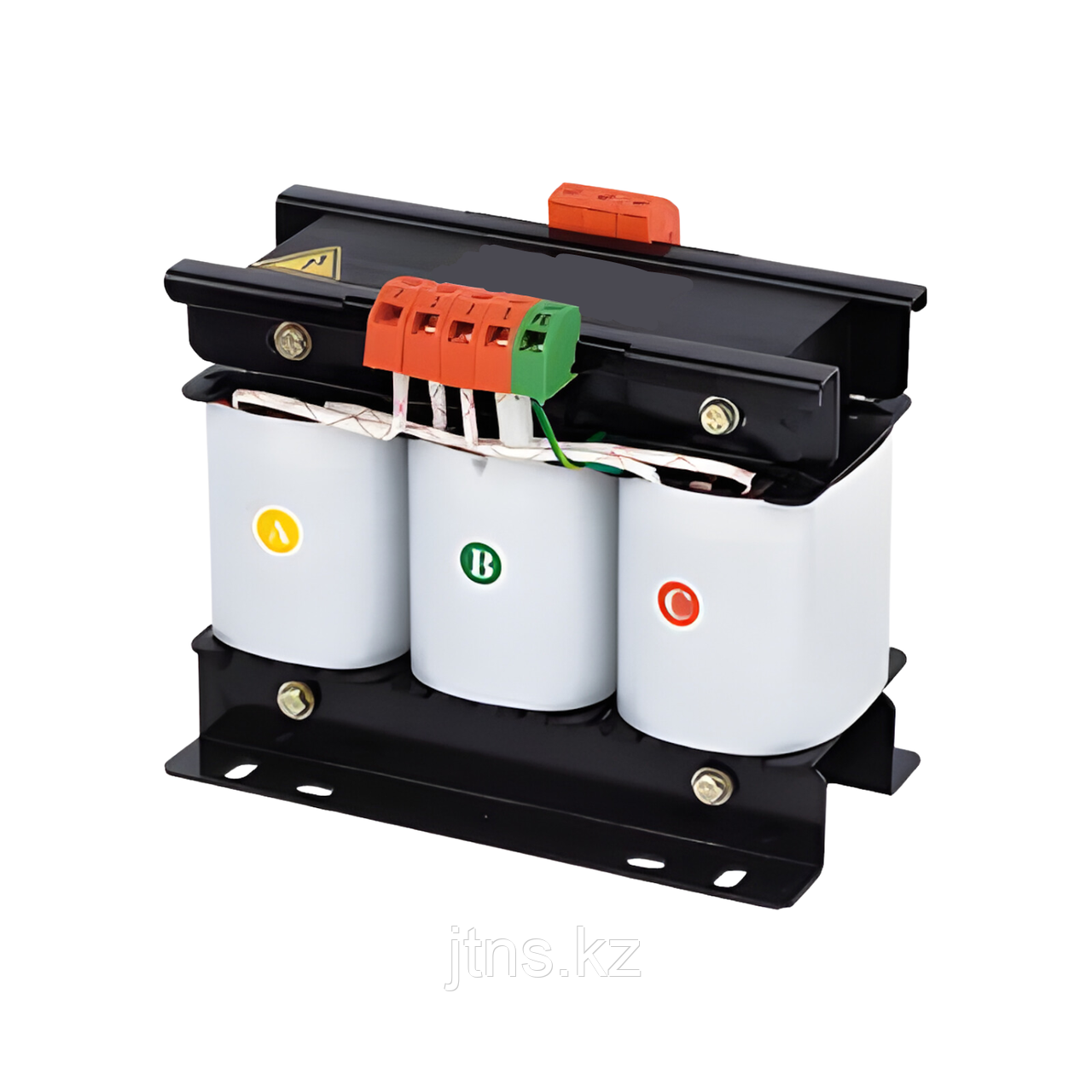

Трансформатор ТСЗИ-4.0 кВА 380-220/220-110-36

Описание

Трансформатор ТСЗИ предназначен для питания пониженным (повышенным) напряжением различных цепей в электроустановках общего назначения: системы управления электроприводов, электроинструментов, освещения, автоматики, бытового назначения и т.д.

Особенности силовых разделительных трансформаторов ТСЗИР:

• Охлаждение естественное воздушное.
• Имеют защитный кожух.
• По условиям установки на месте работы силовые трансформаторы относятся к стационарным.
• КПД не менее 90%.
• По заказу, обмотки трансформаторов мощностью 1,6; 2,5; 4,0; 6,3 кВА могут быть выполнены алюминиевыми обмоточными проводами (AL).

• Варианты исполнений

  Обозначение, тип трансформатора ТСЗИР	Номинальная мощность, кВА	Номинальное напряжение обмоток, В		Частота, Гц	Масса, кг	Габаритные размеры, мм L , W , H
  		Первичная	Вторичная
  1,6	1,6	380; 220	380; 220; 127; 42; 36; 24; 12	50; 60	25,0	310х212х300
  1,6 Al	1,6	380; 220	380; 220; 127; 42; 36; 24; 12	50; 60	23,0	310х212х300
  2,5	2,5	380; 220	380; 220; 127; 42; 36; 24; 12	50; 60	27,0	310х212х300
  2,5 Al	2,5	380; 220	380; 220; 127; 42; 36; 24; 12	50; 60	31,0	310х212х300
  4,0	4,0	380; 220	380; 220; 127; 42; 36; 24; 12	50; 60	37,0	310х212х300
  4,0 Al	4,0	380; 220	380; 220; 127; 42; 36; 24; 12	50; 60	40,0	310х242х365
  4,5	4,5	380; 220	380; 220; 127; 42; 36; 24; 12	50; 60	44,0	310х242х365
  5,0	5,0	380; 220	380; 220; 127; 42; 36; 24; 12	50; 60	46,0	310х242х365
  6,3	6,3	380; 220	380; 220; 127; 42; 36; 24	50; 60	49,0	310х242х365
  10,0	10,0	380; 220	380; 220; 127; 42; 36; 24	50; 60	85,0	560х250х500
  16,0	16,0	380; 220	380; 220; 127; 42; 36	50; 60	139,0	600х275х500
  16,0Al	16,0	380; 220	380; 220; 127; 42; 36	50; 60	139,0	600х275х500
  20,0	20,0	380; 220	380; 220; 127; 42; 36	50; 60	208,0	550х300х520
  25,0	25,0	380; 220	220; 127; 110; 42	50; 60	250,0	550х300х520
  30,0	30,0	380; 220	380; 220; 127; 110	50; 60	250,0	740х300х520
  40,0	40,0	380; 220	380; 220; 127; 110	50; 60	280,0	980х360х520
  50,0	50,0	380; 220	380; 220; 127; 110	50; 60	310,0	1020х360х530
  63,0	63,0	380; 220	380; 220; 127; 110	50; 60	340,0	1020х360х530
  100,0	100,0	380; 220	380; 220; 127	50; 60	605,0	1100x500x800
