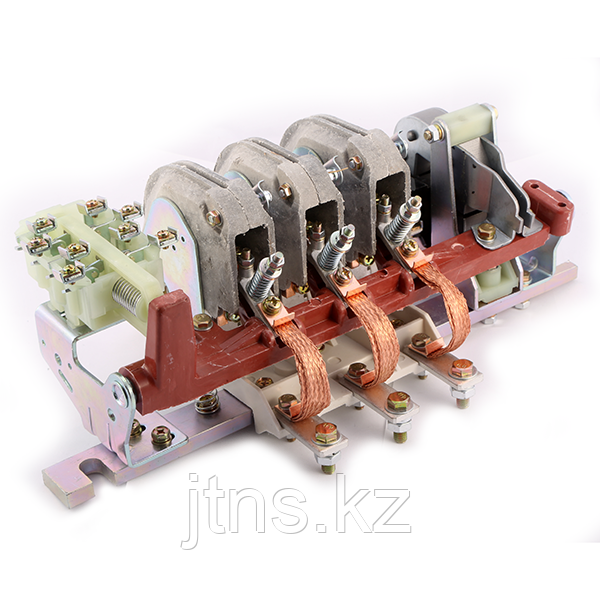

Контактор электромагнитный КТ6023Б 160А 220В

Контакторы серии КТ

Контакторы КТ используются для регулярных дистанционных и отключений приемников электроэнергии. Контакторы применяются в составе низковольтных комплектных устройств (НКУ), которые применяют для управления крупными электромашинами.

Контактором серии КТ можно управлять с применением дополнительной цепи оперативного тока, проходящего по втягивающей электромагнитной катушке в 220/380 вольт. Значение оперативного тока в данном случае, кардинально меньше рабочего электрического тока коммутируемой цепи. Производство катушек происходит с расчетом на переменный электрический ток с напряжением до 380 вольт, и частотой 50 Гц.

Основным отличием контактора КТ от реле является то, что разрыв цепи осуществляется одновременно в нескольких местах. Контактор КТ используют в управлении трехфазной асинхронной силовой установкой с коротко замкнутым ротором. Также их используют в качестве выключателей для пусковых резисторов. Они способствуют правильному включению электромагнита, обогревателя и трехфазного трансформатора. После того как напряжение будет подано на вытяжную катушку, произойдет замыкание или замыкание контактов. При размыкании главных контактов погасится дуга на основной линии. При объединении контактора КТ с тепловым реле, автоматом для запуска мотора (контактной группой) на выходе получится магнитный пускатель.

МЕСТА ПРИМЕНЕНИЯ КОНТАКТОРОВ КТ

Контакторы используют как устройство для многократного включения и выключения приемника электроэнергии при токах нагрузки без превышения номинального значения, и при редком отключении во время перегрузки тока. Они находят свое применение и в асинхронном трехфазном двигателе, обладающем короткозамкнутым ротором, и впоследствии управляющим им.

КОНТАКТОРЫ КТ ТАКЖЕ ПРИМЕНЯЮТ ДЛЯ:

• Выключения пускового резистора;

• Обеспечения корректного включения для трехфазного трансформатора, обогревателя, электромагнита.

После подачи напряжения на вытяжную катушку, с учетом вида контактора его серия контактов пройдет процесс замыкания или размыкания. При размыкании главных контактов происходит гашение дуги на главной линии.

КОНТАКТОРЫ ИЗГОТАВЛИВАЮТСЯ ПОД ДАННЫЕ КЛИМАТИЧЕСКИЕ УСЛОВИЯ:

• Умеренные;
• Тропические;
• Холодные.

ПРОДОЛЖИТЕЛЬНОСТЬ ЭКСПЛУАТАЦИИ КОНТАКТОРА КТ С ЧАСТОТОЙ 600 ВКЛЮЧЕНИЙ/ЧАС:

• Продолжительная;
• Прерывисто-продолжительная;
• Повторно-кратковременная.

ВЫПУСК КОНТАКТОРОВ КТ ОСУЩЕСТВЛЯЕТСЯ ПО ДАННЫМ ТИПАМ:

• Двухполюсный (2р);
• Трехполюсный (3р);
• Четырёхполюсный (4р);
• Пятиполюсный (5р).

ТРЕБОВАНИЯ К УСЛОВИЯМ ХРАНЕНИЯ И ПРИМЕНЕНИЯ КОНТАКТОРОВ КТ:

• Помещение должно быть оснащено естественной вентиляционной системой;
• Температурный режим воздуха должен находиться в пределах от +50°С до -45°С;
• Показатель относительной влажности воздуха внутри помещения не должен превышать 98% при температуре +35°С, без конденсации влаги;
• В атмосфере не должны присутствовать агрессивные газы, которые могут нарушить структуру металла и изоляции, и паров в различной концентрации;

• Не допускается попадание влаги, эмульсии, брызг смазывающих материалов в контактор;
• Запрещено применять в грязных помещениях с повышенной запыленностью;
• Максимальное значение высоты над уровнем мирового океана должно иметь отметку меньше одной тысячи метров, но можно согласовать с производителем контакторов условия по корректировке данного значения до отметки четыре тысячи триста метров над уровнем моря.

Принципы действия конструкций контакторов КТ обладают своими особенностями. Стабильной работой контакторов КТ считается тогда, когда присутствуют открытые контакты или ток в дополнительной цепи. Не используются во время отключения токов короткого замыкания — это различает их от автоматических выключателей.

При сравнении контакторов КТ со стандартным реле, можно выделить, что число мест с разрывами цепи различаются (тут присутствует разрыв в нескольких местах одновременно). Конструкция магнитных пускателей состоит из таких контакторов вместе с запуском мотора и тепловым реле.

Чтобы перевезти контакторы необходим транспорт закрытого типа. А сами контакторы должны быть уложены в плотную и герметичную упаковку, чтобы исключить попадания загрязнений и влаги.
