Закрытый троллейный шинопровод HFP56-4-15/80A

Закрытый троллейный шинопровод HFP56-4-15/80A

Троллейный шинопоровод HFP56-4-15/80A

Описание

Троллейный шинопровод HFP56-4-15/80A предназначен для электропитания мостовых кранов, кран-балок, талей и иного грузоподъемного оборудования.

Троллейный шинопровод HFP56-4-15/80A состоит из пластикового корпуса и 4-х медных жил-проводников (3 фазы+земля).

Комплектность

• Пластиковый профиль с медными жилами длиной 4 м.
• Подвесы о соединительные муфты (включены в стоимость)
• Концевой подвод питания (включен в стоимость)
• Торцевая крышка (включена в стоимость)
• Токоприемник (включена в стоимость)
• Крепежный уголок (включен в стоимость)

  Технические характеристики

  Электрические характеристики		Механические характеристики
  Макс. сила тока	80 А	Сопротивление на изгиб	75 Н/мм²±10%
  Макс. напряжение	690 В	Предел прочности на разрыв	40 Н/мм²±10%
  Диэлектрическая прочность	30-40 кВ/мм	Температурный диапазон
  Удельное сопротивление	5х10¹³ Ом*см	Стандартный корпус	-20ºС до +70ºС
  Поверхностное сопротивление	10¹³ Ом*см	Высокотемпературный корпус	-10ºС до +115ºС
  Сопротивление утечки	CTI600-2.7	Низкотемпературный корпус	-40ºС до +80ºС
  Горючесть
  Огнестойкость	B1 по DIN 4102
  Самозатухающий	Класс – B1 – нет легковоспламеняющихся частиц, самозатухающий

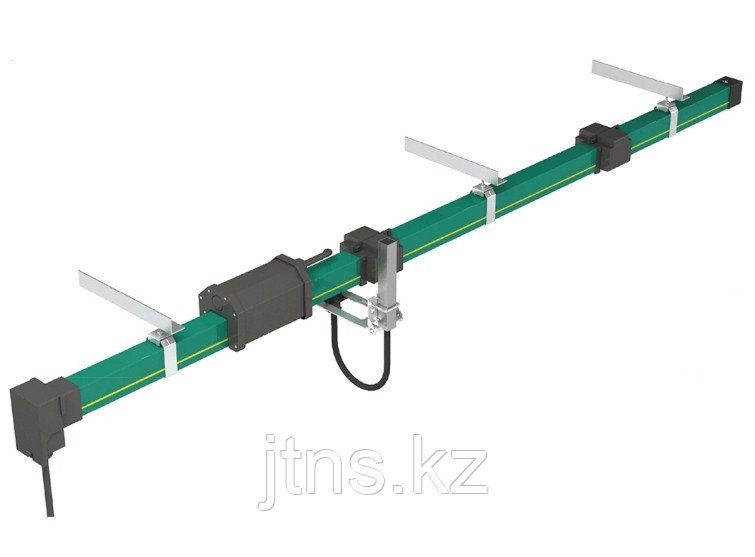

1 – Шинопровод корпус из ПВХ

2 – Токосъемник передает электроэнергию с проводника на нагрузку

3 – Подвод питания соединяет блок питания с проводниками

4 – Соединительная муфта/ Муфта для точки фиксации – соединяет секции шинопровода/создает зафиксированную точку 5 – Заглушка закрывает и защищает конец линии шинопровода

6 – Линейный подвод питания предотвращает падение напряжения

7 – Подвесная скоба подвешивает шинопровод на опорные кронштейны

8 – Медная шина

Стоимость зависит от расчетного тока и комплектации шинопровода.

Nante Crane — один из ведущих китайских разработчиков и производителей кранов и крановых компонентов.

Описание продукта

Закрытый токопроводящий шинопровод модели HFP представляет собой безопасный токопроводящий рельс для применений с низким и средним током. Токопроводящие рельсы этой серии отличаются широким диапазоном токов, безопасностью и надежностью, простотой установки и обслуживания. Nante может предложить HFP56, 4 полюса, мощность 50–240 А. Кроме того, NANTE может предоставить изогнутые направляющие, индивидуальный цвет и пылезащитную ленту в соответствии с особыми запросами клиентов и различными условиями на объекте.

Корпус изготовлен из высококачественного ПВХ с низким содержанием кальция, имеет хорошую форму и длительный срок службы. Проводник изготовлен из меди чистотой 99,9%.

Токосъемник изготовлен из армированного нейлона и высококачественной медно-графитовой щетки, обеспечивающей хорошую проводимость и длительный срок службы.

Соединительная коробка и концевая подача изготовлены из армированного пластика, прочного и долговечного.

Фурнитура, такая как подвеска, буксирный рычаг, изготовлена ​​из холодной пластины и оцинкована, что обеспечивает длительное использование без ржавчины.
