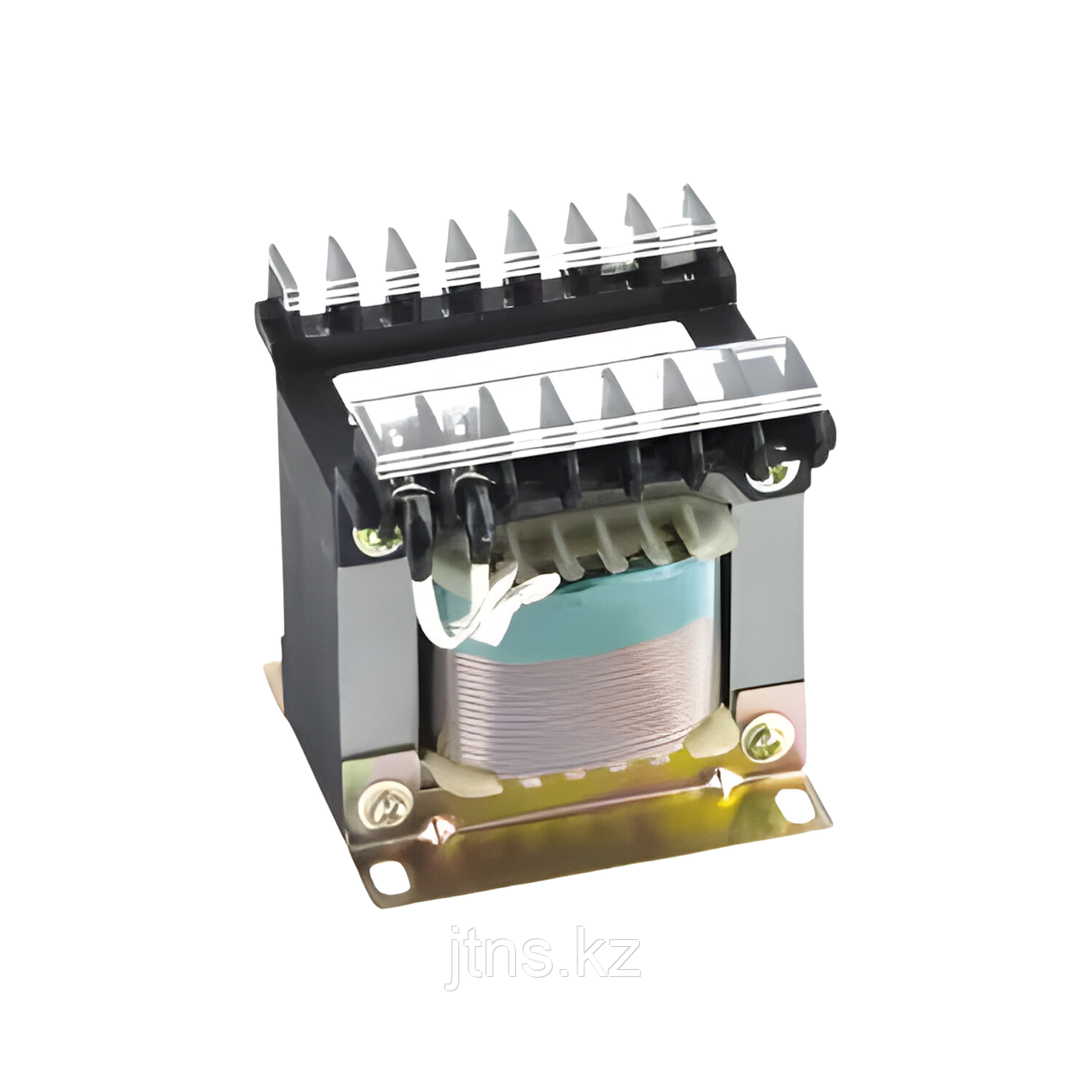

Понижающий трансформатор JBK 400ВА 380-220 / 220-110-56-29-24-22-12-5, фото 1
Понижающий трансформатор JBK 400ВА 380-220 / 220-110-56-29-24-22-12-5, фото 3

Понижающий трансформатор JBK 400ВА 380-220 / 220-110-56-29-24-22-12-5

Описание
Характеристики
Информация для заказа

Серия JBK

Номинальная мощность ВА 400

Первичная обмотка 380,220

Вторичная обмотка 220-110-56-29-24-22-12-5
Климатическое исполнение УХЛ3, У3
Вес: 13.9 кг
Длина: 120 мм
Щирина: 130 мм
Высота: 130 мм
Объем: 0.002 кв. м.

МЕХАНИЗМ ДЕЙСТВИЯ ТРАНСФОРМАТОРОВ

Трансформатор считается электротехническим оборудованием, в котором понижение напряжения происходит благодаря явлению электромагнитной индукции, возникающего в обмотке. Катушка создает магнитное поле, которое увеличивается сердечником из электротехнической стали, что в свою очередь приводит к появлению тока в параллельной обмотке. А в случае подключения нагрузки к вторичной обмотке произойдет подача образованного тока по ней.

Материалом производства для сердечников служат ферромагнитные сплавы, а обмотку катушек изготавливают из меди. Обрыв или повреждение провода на одной обмотке становится причиной полного выхода из строя оборудования.

Различают несколько видов трансформаторов ОСМ1: 2-х, 3-х, 4-х -обмоточные. Например, на первичной обмотке напряжение может быть равно 220, 380, 660В, на вторичной в интервале от 12 до 260В. Величину напряжения на выходе устанавливает количество витков провода из меди в катушке вторичной обмотки.

СВОЙСТВА ТРАНСФОРМАТОРОВ

Понижающий трансформатор ОСМ обладает мощностью в пределах 0,063-4 кВА. Первичный контур имеет напряжение в 220-660В, в то же время вторичная обмотка выдает электроэнергию в 12-230В. Принцип действия, устройство и рекомендации по использованию прописаны в специальных стандартах.

На коэффициент полезного действия влияет номинальная мощность. В официальном справочнике можно узнать все данные о необходимом оборудовании. При высоком значении мощности идет меньшая потеря электрической энергии, которую определяет трансформатор. КПД может иметь значения в интервалах от 83-96,5%. Номинальное значение мощности оказывает влияние на параметры и цену трансформатора, вне зависимости от торговой марки.

Трансформаторы ОСМ 0,063; 0,25; 0,4; 1,6; 2,5; 4 кВА находит свое применение в разных сферах деятельности. На основе показателей мощности меняется и способ установки. Для трансформаторов от 0,063-1кВА установку можно осуществить в одном из 2-х положений –вертикальное и горизонтальное. При мощности выше 1 кВА монтаж возможен только в горизонтальном положении.

МАРКИРОВОЧНЫЕ ЗНАЧЕНИЯ

Чтобы обозначить модификацию оборудования, применяют специализированную систему обозначений. Маркировку наносят непосредственно на корпус трансформатора во время производства. Данные имеют следующие расшифровки.



  • О – осуществление рабочей деятельности возможно в бытовой (однофазной) сети;
  • С – имеет сухую систему охлаждения;
  • М – многоцелевое назначение;
  • 1 – первое поколение модели;
  • 0,4 – показатель мощности, измеряемый в кВА;
  • УЗ – при каких климатических условиях возможна установка;
  • 220 – значение напряжения первичного контура;
  • 5-24-110 – значение напряжения вторичного контура с выводом на 5, 24 и 110В.
  • 12 – показатель напряжения на третьей вторичной обмотке, измеряется В;
  • ТУ – отношение к соответствиям технических условий.

Все эти данные прописываются на корпусе оборудования, и находятся в доступном для просмотра месте, даже после монтажа.

ХАРАКТЕРИСТИКИ И ПРИМЕНЕНИЕ

На основании нормативных документов, применение трансформаторных приборов ОСМ возможно только после корректного монтажа и проверки. Использовать данное оборудование возможно только в закрытых помещениях. Хранить рядом с ними запрещается взрывоопасные вещества и химически-активные компоненты, т.к. это отрицательно повлияет на элементы системы.

Для трансформатора требуется дополнительная защита от влаги, загрязнений и перегрузок. Условия техники безопасности гарантируются соответствующими системами, которые встроены в трансформатор. Трансформатор должен обладать защитой от случайного прикосновения к нему рабочим персоналом. Техосмотр или ремонтные работы осуществляются на основании установленного графика, что способствует стабильной работе агрегата.



Основные
Страна производительКитай
ПроизводительCNC Electric
Тип трансформатораПонижающий
Количество фаз1
Соединения обмотокЗвезда
Количество обмоток трансформатора2
Материал обмоткиМедь
Способ охлаждения обмотокСухой
ЗаземлениеДа
  • Цена: 37 500 ₸
  • В наличии

37 500 ₸
