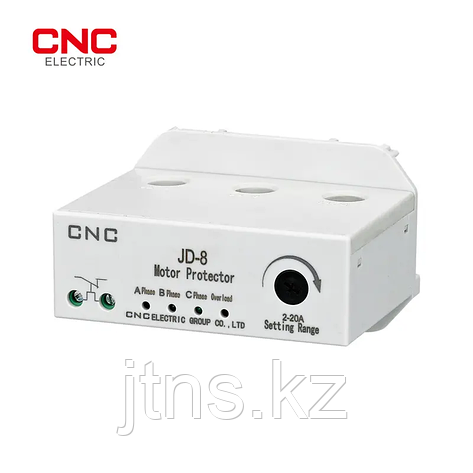

Реле защиты электродвигателя JD8 2.5 кВт, 2-20A, 380AC

 Реле защиты электродвигателя JD8 2.5 кВт

Интегрированное защитное устройство JD-8 предназначено преимущественно для обеспечения защиты от перегрузок и фазных отказов низковольтных трехфазных переменных токовых асинхронных электродвигателей в электроэнергетических системах с частотой переменного тока 50 Гц и номинальным изоляционным напряжением до 690 В.

Реле контроля фаз и напряжения JD-8 предназначенно для защиты электродвигателя, питаемой от трёхфазной сети. В случаях: отсутствия хотя бы одной из фаз, неверного порядка подключения фаз, обрыва нулевого провода, несимметрии токов и напряжений «перекоса» фаз устройство обесточивает электродвигатель, защищая его от выхода из строя

Защитное реле электродвигателя с настраиваемыми значением тока ( 2-20A), временем задержки срабатывания. Обеспечивает защиту от перегрузки, обрыва фазы. еле защиты двигателя предназначено для защиты трехфазных асинхронных электродвигателей. Принцип действия реле основан на обработке сигналов от тррансформаторов тока (встроенных в корпус реле). При превышении одним из сигналов заданной уставки максимального тока срабатывает реле в цепи питания катушки пускателя (контактора) или другой коммутирующей аппаратурой управляющей электродвигателем.

Данное защитное устройство обычно используется в сочетании с контактором в цепи переменного тока электродвигателя.

Оно соответствует стандартам МЭК 60947-4-1.

Рабочие условия:

• Высота не должна превышать 2000 м.
• Температура окружающего воздуха составляет от -5℃ до +40℃
• Относительная влажность атмосферы не должна превышать 50% при температуре +40℃, и при более низких температурах допускается более высокая относительная влажность.
• Класс загрязнения: Класс III
• Категория установки: Категория III
• Угол между поверхностью установки и вертикальной поверхностью не должен превышать ±5 градусов.
• Для установки следует выбирать место без заметных вибраций, ударов и воздействия.
• Место установки должно соответствовать следующим стандартам: отсутствие взрывоопасных и опасных сред, отсутствие газов, способных коррозировать и повреждать изоляцию в среде, и малое количество проводящей пыли в среде.
• Место установки должно обладать средствами для защиты от дождя и снега, а также небольшим количеством водяного пара.
