ТРАНСФОРМАТОРЫ СЕРИИ ОСМ1 (пр-во Россия ООО Клинцовское УПП)

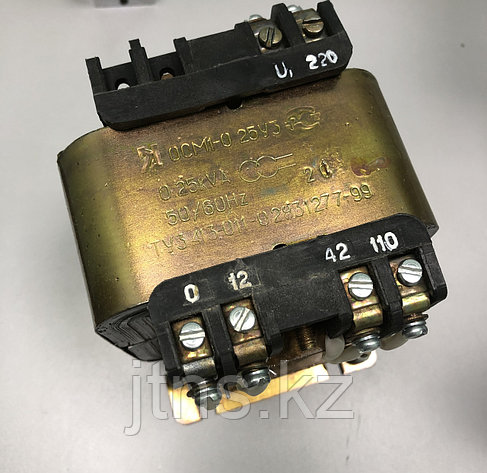

Тип трансформатора ОСМ 1-0,25

Номинальное напряжение обмоток, В   - Первичной U1 -220,  Вторичная U2 - 110,42, 12

Трансформаторы серии ОСМ1 (однофазные, сухие, многоцелевого назначения) мощностью 0,063 - 4,0 кВА напряжением первичной обмотки от 220 до 660 В, вторичных обмоток от 12 до 260 В предназначены для питания цепей управления, местного освещения, сигнализации и автоматики.
Трансформаторы соответствуют требованиям ГОСТ 19294-84.
Виды климатического исполнения - У3, УХЛ3 и Т3 по ГОСТ 15150-69.
Трансформаторы устойчивы к воздействию ударных нагрузок с ускорением до 8g и вибрационных нагрузок в диапазоне частот 10-60 Гц с максимальным ускорением 2g и рассчитаны на установку в закрытых помещениях на высоте над уровнем моря не более 1000 м.
Исполнение трансформаторов по условиям установки на месте работы - встраиваемые.
Трансформаторы мощностью 1,6; 2,5 и 4,0 кВА устанавливаются на горизонтальной плоскости, а мощностью до 1,0 кВА включительно - как на горизонтальной, так и на вертикальной плоскостях.
Класс нагревостойкости изоляции для трансформаторов мощностью 0,063-2,5 кВА климатических исполнений У и УХЛ-Е, для трансформаторов климатического исполнения Т и трансформаторов мощностью 4,0 кВА исполнения У-В по ГОСТ 8865-93.
Трансформаторы одного типа различных климатических исполнений одинаковы по всем электрическим параметрам и отличаются только защитными покрытиями.
По способу защиты от поражения электрическим током трансформаторы относятся к классу I по ГОСТ 12.2.007.0-75 и имеют степень защиты IP00 по ГОСТ 14254-96. По согласованию между заказчиком и изготовителем трансформаторы могут выполняться со степенью защиты контактных зажимов IP20.
