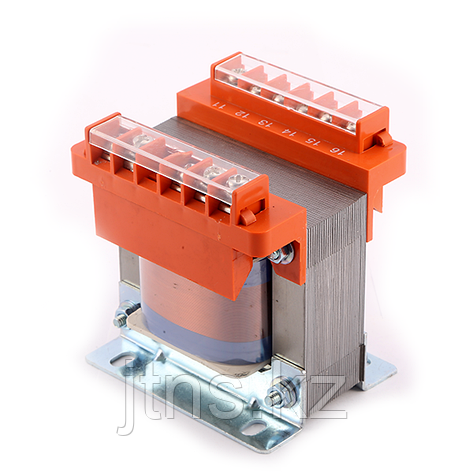

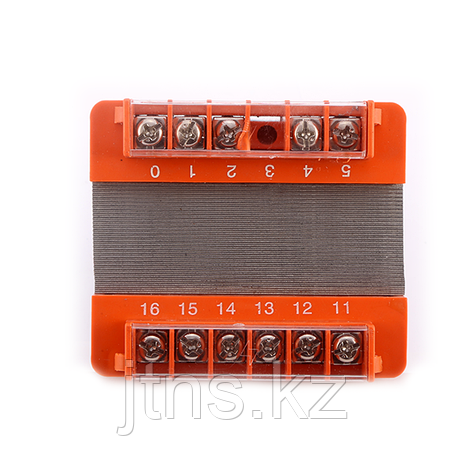

Понижающий трансформатор 0,4 380-220 / 220-110-42-36-24-12-5

Серия ОСМ1 пр-во Россия

Номинальная мощность кВА 0.4

Первичная обмотка 380,220

МЕХАНИЗМ ДЕЙСТВИЯ ТРАНСФОРМАТОРОВ

Трансформатор считается электротехническим оборудованием, в котором понижение напряжения происходит благодаря явлению электромагнитной индукции, возникающего в обмотке. Катушка создает магнитное поле, которое увеличивается сердечником из электротехнической стали, что в свою очередь приводит к появлению тока в параллельной обмотке. А в случае подключения нагрузки к вторичной обмотке произойдет подача образованного тока по ней.

Материалом производства для сердечников служат ферромагнитные сплавы, а обмотку катушек изготавливают из меди. Обрыв или повреждение провода на одной обмотке становится причиной полного выхода из строя оборудования.

Различают несколько видов трансформаторов ОСМ1: 2-х, 3-х, 4-х -обмоточные. Например, на первичной обмотке напряжение может быть равно 220, 380, 660В, на вторичной в интервале от 12 до 260В. Величину напряжения на выходе устанавливает количество витков провода из меди в катушке вторичной обмотки.

СВОЙСТВА ТРАНСФОРМАТОРОВ

Понижающий трансформатор ОСМ обладает мощностью в пределах 0,063-4 кВА. Первичный контур имеет напряжение в 220-660В, в то же время вторичная обмотка выдает электроэнергию в 12-230В. Принцип действия, устройство и рекомендации по использованию прописаны в специальных стандартах.

На коэффициент полезного действия влияет номинальная мощность. В официальном справочнике можно узнать все данные о необходимом оборудовании. При высоком значении мощности идет меньшая потеря электрической энергии, которую определяет трансформатор. КПД может иметь значения в интервалах от 83-96,5%. Номинальное значение мощности оказывает влияние на параметры и цену трансформатора, вне зависимости от торговой марки.

Трансформаторы ОСМ 0,063; 0,25; 0,4; 1,6; 2,5; 4 кВА находит свое применение в разных сферах деятельности. На основе показателей мощности меняется и способ установки. Для трансформаторов от 0,063-1кВА установку можно осуществить в одном из 2-х положений –вертикальное и горизонтальное. При мощности выше 1 кВА монтаж возможен только в горизонтальном положении.

МАРКИРОВОЧНЫЕ ЗНАЧЕНИЯ

Чтобы обозначить модификацию оборудования, применяют специализированную систему обозначений. Маркировку наносят непосредственно на корпус трансформатора во время производства. Данные имеют следующие расшифровки.

• О – осуществление рабочей деятельности возможно в бытовой (однофазной) сети;
• С – имеет сухую систему охлаждения;
• М – многоцелевое назначение;
• 1 – первое поколение модели;
• 0,4 – показатель мощности, измеряемый в кВА;
• УЗ – при каких климатических условиях возможна установка;
• 220 – значение напряжения первичного контура;
• 5-24-110 – значение напряжения вторичного контура с выводом на 5, 24 и 110В.
• 12 – показатель напряжения на третьей вторичной обмотке, измеряется В;
• ТУ – отношение к соответствиям технических условий.

Все эти данные прописываются на корпусе оборудования, и находятся в доступном для просмотра месте, даже после монтажа.

ХАРАКТЕРИСТИКИ И ПРИМЕНЕНИЕ

На основании нормативных документов, применение трансформаторных приборов ОСМ возможно только после корректного монтажа и проверки. Использовать данное оборудование возможно только в закрытых помещениях. Хранить рядом с ними запрещается взрывоопасные вещества и химически-активные компоненты, т.к. это отрицательно повлияет на элементы системы.

Для трансформатора требуется дополнительная защита от влаги, загрязнений и перегрузок. Условия техники безопасности гарантируются соответствующими системами, которые встроены в трансформатор. Трансформатор должен обладать защитой от случайного прикосновения к нему рабочим персоналом. Техосмотр или ремонтные работы осуществляются на основании установленного графика, что способствует стабильной работе агрегата.
