Троллейный шинопроводы (токоподводы)

Закрытый троллейный шинопровод HFP-56-4-25|120

Закрытый шинопровод - это пластиковый короб закрытый с 3-х сторон, в этом коробе перемещается токосъемник который снимает ток с установленных внутри медных шин.

• Напряжение AC - Uе, В   - 600
• Максимальный ток, А - 120
• Температурный режим эксплуатации    -20℃  +70℃
• Сечение проводника, мм2 (материал Медь) - 25 мм2
• Материал корпуса - ПВХ
• Материал проводников  - медь
• Количество шин (проводников) шин - 4
• Стандартный шаг крепления (подвешивания) - 2 метра
• Соединение секций (шин) - болтовое соединение
•  Удельное сопротивление  -   5 × 10¹⁵ Ом*см
• Пробивная прочность - 30-40кВ/мм
• Поверхностное сопротивление - 10¹³   Ом*см

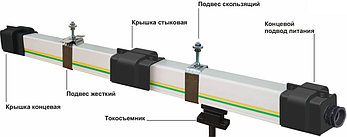

1 – Шинопровод корпус из ПВХ

2 – Токосъемник передает электроэнергию с проводника на нагрузку

3 – Подвод питания соединяет блок питания с проводниками

4 – Соединительная муфта/ Муфта для точки фиксации – соединяет секции шинопровода/создает зафиксированную точку 5 – Заглушка закрывает и защищает конец линии шинопровода

6 – Линейный подвод питания предотвращает падение напряжения

7 – Подвесная скоба подвешивает шинопровод на опорные кронштейны

8 – Медная шина

Стоимость зависит от расчетного тока и комплектации шинопровода.

Nante Crane — один из ведущих китайских разработчиков и производителей кранов и крановых компонентов.

Описание продукта

Закрытый токопроводящий шинопровод модели HFP представляет собой безопасный токопроводящий рельс для применений с низким и средним током. Токопроводящие рельсы этой серии отличаются широким диапазоном токов, безопасностью и надежностью, простотой установки и обслуживания. Nante может предложить HFP56, 4 полюса, мощность 50–240 А. Кроме того, NANTE может предоставить изогнутые направляющие, индивидуальный цвет и пылезащитную ленту в соответствии с особыми запросами клиентов и различными условиями на объекте.

Корпус изготовлен из высококачественного ПВХ с низким содержанием кальция, имеет хорошую форму и длительный срок службы. Проводник изготовлен из меди чистотой 99,9%.

Токосъемник изготовлен из армированного нейлона и высококачественной медно-графитовой щетки, обеспечивающей хорошую проводимость и длительный срок службы.

Соединительная коробка и концевая подача изготовлены из армированного пластика, прочного и долговечного.

Фурнитура, такая как подвеска, буксирный рычаг, изготовлена ​​из холодной пластины и оцинкована, что обеспечивает длительное использование без ржавчины.
